Schéma branchement autoradio Volkswagen : guide complet

Après 18 ans à câbler des autoradios dans mon atelier, je peux vous dire que le branchement d’un autoradio Volkswagen est l’une des interventions les plus fréquentes que je réalise. Que vous souhaitiez remplacer le poste d’origine par un modèle avec Bluetooth, CarPlay ou Android Auto, ou simplement reconnecter un autoradio après une panne, comprendre le schéma branchement autoradio Volkswagen est essentiel pour éviter les court-circuits et les dégâts électriques. Dans ce guide, je vous livre tout mon savoir-faire pour réussir cette opération vous-même, en toute sécurité.

Comprendre le connecteur ISO et le faisceau Volkswagen

Avant de toucher au moindre fil, il faut comprendre comment Volkswagen organise le câblage de ses autoradios. Depuis le milieu des années 1990, la quasi-totalité des véhicules VW utilise un connecteur ISO normalisé, conforme à la norme internationale ISO 10487 détaillée sur Wikipedia. Ce connecteur se compose de deux blocs distincts :

Le bloc A (alimentation) regroupe 8 broches et gère tout ce qui concerne l’électricité : le +12 V permanent (mémoire des stations), le +12 V après contact (mise sous tension quand vous tournez la clé), la masse et la commande d’antenne motorisée. Le bloc B (haut-parleurs) contient également 8 broches, dédiées aux quatre canaux audio : avant gauche, avant droit, arrière gauche et arrière droit, avec pour chaque canal un fil positif et un fil négatif.

Sur les Volkswagen, le connecteur est généralement de couleur noire ou gris foncé. Il se débranche facilement en appuyant sur la languette de verrouillage située sur le dessus. Je conseille toujours à mes clients de prendre une photo du connecteur en place avant de le retirer, c’est une habitude qui m’a épargné des heures de diagnostic sur des branchements inversés.

Un point important : les VW récentes (à partir de 2003 environ sur la Golf 5) intègrent un bus de données CAN qui transmet les informations entre l’autoradio et le calculateur habitacle. Pour ces véhicules, un simple adaptateur ISO ne suffira pas ; il faudra ajouter un boîtier d’interface CAN-Bus, j’y reviendrai plus loin. Si vous êtes curieux sur l’électricité automobile en général, mon article sur la batterie à plat et le démarrage avec câbles vous donnera de bonnes bases.

Code couleur des fils autoradio Volkswagen

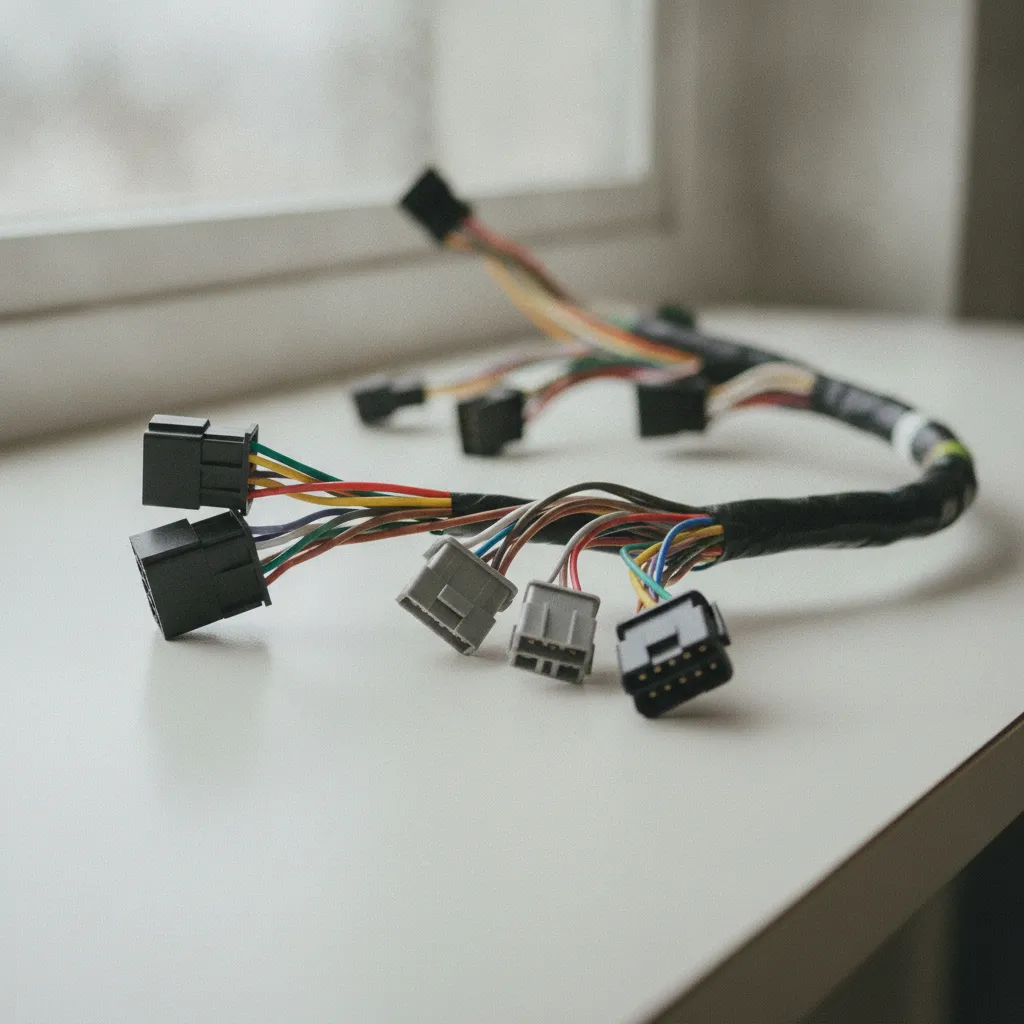

Le code couleur des fils est votre meilleur allié pour identifier chaque connexion sans vous tromper. Volkswagen suit globalement la norme ISO, mais avec quelques particularités propres à la marque. Voici le tableau complet que j’utilise quotidiennement à l’atelier :

Vous remarquerez que VW inverse les couleurs des haut-parleurs arrière par rapport à la norme ISO standard : le vert correspond à l’arrière droit chez VW (violet en ISO) et le violet à l’arrière gauche (vert en ISO). C’est la source d’erreur numéro un que je constate en atelier. Quand un client vient me voir avec un autoradio qui « marche mais le son est bizarre », dans 8 cas sur 10, c’est un croisement entre ces deux paires.

Pour répondre à une question que l’on me pose constamment : le fil permanent, c’est le jaune. Il reste alimenté en permanence, même contact coupé, pour conserver la mémoire des stations, de l’horloge et des réglages. Le fil rouge, lui, n’est alimenté que lorsque le contact est mis (position ACC ou ON du Neiman). Si vous inversez ces deux fils, l’autoradio fonctionnera, mais il videra votre batterie en restant sous tension en permanence. Un bon réflexe, comme je l’explique dans mon guide sur la préparation de la voiture pour l’hiver, c’est de toujours vérifier la tension batterie après une intervention électrique.

Schéma de branchement autoradio Volkswagen étape par étape

Passons à la pratique. Je vais vous décrire la procédure complète que je suis à l’atelier, étape par étape, pour un branchement propre et fiable.

Étape 1 : Sécuriser le véhicule

Coupez le contact et débranchez la borne négative de la batterie. Attendez au moins 15 minutes avant de commencer. Cette précaution protège à la fois l’électronique embarquée et vous-même. Sur les VW équipées d’airbags latéraux intégrés aux sièges, un court-circuit sur le faisceau tableau de bord peut théoriquement déclencher un coussin gonflable. Je n’ai jamais vu ce cas de figure en 18 ans, mais la prudence reste de mise.

Étape 2 : Retirer l’autoradio d’origine

Sur la plupart des Volkswagen, l’autoradio est maintenu par des clips de verrouillage accessibles avec des clés d’extraction spécifiques (outils en U pour les modèles récents, en L pour les plus anciens). Insérez les deux clés dans les fentes latérales de la façade, poussez jusqu’au clic, puis tirez le poste vers vous. Si vous n’avez pas ces clés, deux tournevis plats fins font l’affaire, mais attention à ne pas rayer la console. Pour d’autres opérations que vous pouvez faire vous-même, consultez mon article sur les 10 réparations faciles à faire soi-même.

Étape 3 : Identifier les connecteurs

Une fois l’autoradio sorti, vous trouverez à l’arrière le connecteur ISO (ou les deux blocs A et B), le câble d’antenne (prise FAKRA sur les VW récentes, prise DIN sur les anciennes) et éventuellement un connecteur supplémentaire pour le changeur CD, le GPS ou le bus CAN. Photographiez tout avant de débrancher quoi que ce soit.

Étape 4 : Raccorder le nouvel autoradio

Si votre nouvel autoradio est livré avec un connecteur ISO (c’est le cas de la majorité des modèles aftermarket), le branchement est direct : bloc A sur bloc A, bloc B sur bloc B. S’il est livré avec des fils volants, vous devrez utiliser un adaptateur ISO spécifique Volkswagen (référence ISO-VW) ou réaliser les connexions fil à fil en suivant le tableau de couleurs ci-dessus. Dans ce cas, utilisez impérativement des connecteurs à sertir ou des cosses isolées, jamais de simples dominos ou de scotchs d’électricien qui finiront par se décoller avec les vibrations.

Étape 5 : Tester avant de remonter

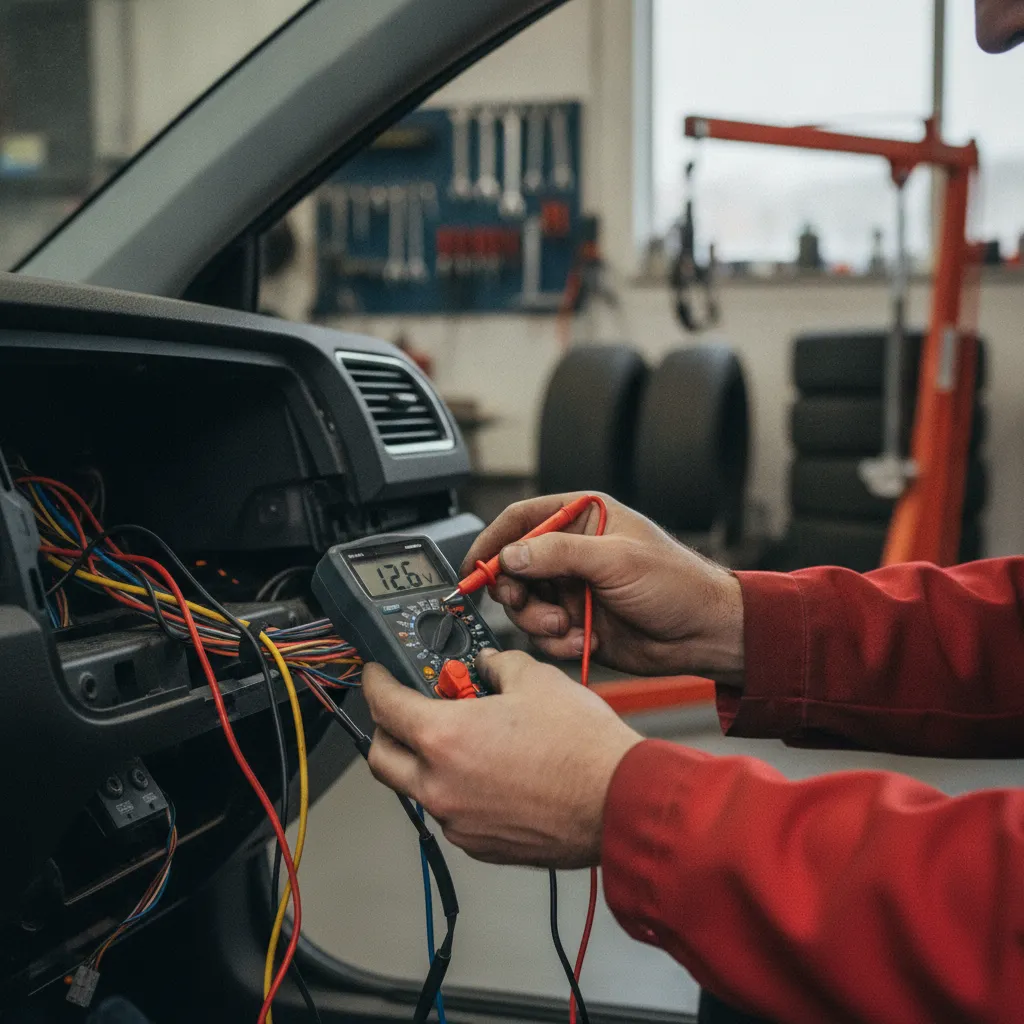

Rebranchez la borne négative de la batterie, mettez le contact et testez : allumage de l’autoradio, réception radio, son sur les quatre haut-parleurs (vérifiez la balance gauche/droite et le fader avant/arrière), fonctionnement de la commande d’antenne. Si tout est bon, coupez le contact, vérifiez que l’autoradio s’éteint bien, puis remettez le contact pour confirmer que la mémoire a conservé vos réglages. Seulement après ces vérifications, remontez l’autoradio dans son logement.

Branchement autoradio par modèle : Golf 5, Polo 4, T5

Même si le schéma de base reste identique sur l’ensemble de la gamme Volkswagen, chaque modèle possède ses particularités. Voici ce que je rencontre le plus souvent à l’atelier.

Volkswagen Golf 5 (2003-2008)

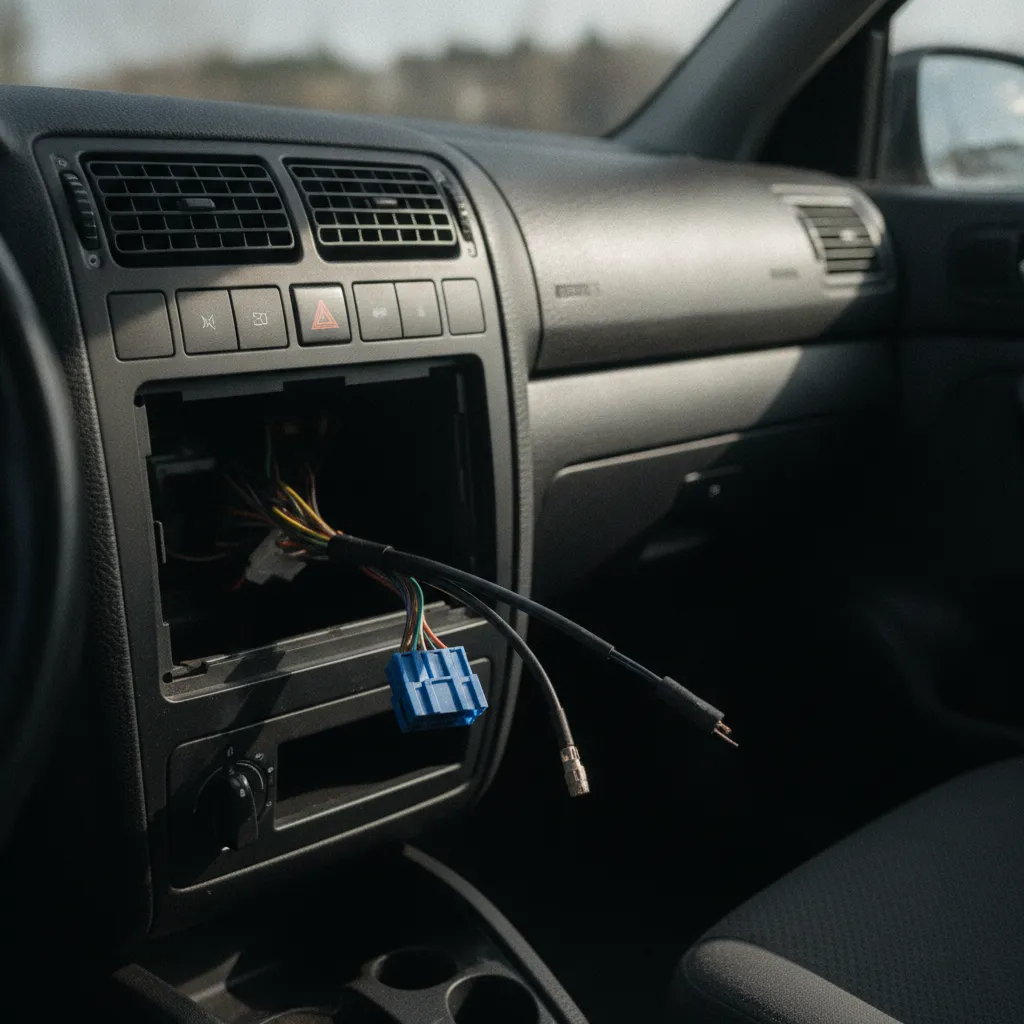

La Golf 5 utilise un connecteur quadlock (aussi appelé fakra) au lieu du connecteur ISO classique. C’est un bloc unique à 32 broches, propre au groupe VAG, qui intègre alimentation, haut-parleurs et bus CAN sur un seul connecteur. Pour installer un autoradio aftermarket, il vous faudra obligatoirement un adaptateur quadlock vers ISO avec interface CAN-Bus. Sans cette interface, l’autoradio ne recevra pas le signal d’allumage (la Golf 5 gère le +12 V ACC via le CAN et non par un fil physique dédié). Comptez entre 25 et 60 € pour un adaptateur de qualité. Les marques Connects2 et ACV sont celles que j’utilise le plus, avec un taux de retour quasi nul.

Volkswagen Polo 4 (2001-2009)

La Polo 4 (type 9N et 9N3) est plus simple : elle conserve le connecteur ISO standard à deux blocs. Le branchement est direct avec n’importe quel autoradio ISO. Seule subtilité, les modèles post-2005 (phase 2) intègrent parfois un amplificateur séparé pour les haut-parleurs arrière. Si vous perdez le son arrière après le changement d’autoradio, vérifiez qu’il existe un connecteur supplémentaire à l’arrière de l’emplacement autoradio destiné à l’ampli. Il suffit de le rebrancher.

Volkswagen T5 (2003-2015)

Le schéma câblage autoradio VW T5 suit le même principe que la Golf 5 avec un connecteur quadlock. La particularité du T5 réside dans la longueur des faisceaux (le tableau de bord est plus large) et dans le fait que certaines versions disposent de haut-parleurs supplémentaires dans les portes latérales coulissantes. Si vous souhaitez les alimenter, il faudra un autoradio à sorties préamplifiées (RCA) relié à un petit amplificateur 4 canaux. Pour les pièces nécessaires, mon guide sur l’achat de pièces détachées moins cher vous aidera à trouver les meilleurs tarifs.

Installer un adaptateur ISO pour autoradio aftermarket

L’adaptateur ISO est la pièce maîtresse de toute installation d’autoradio non d’origine sur un véhicule Volkswagen. Je le répète à chacun de mes clients : ne coupez jamais le faisceau d’origine. Utiliser un adaptateur vous permet de conserver l’intégrité du câblage constructeur et de revenir à la configuration d’usine en quelques minutes, ce qui est précieux pour la revente du véhicule.

Un adaptateur ISO pour VW se présente sous la forme d’un petit faisceau de 15 à 20 cm, avec d’un côté le connecteur qui se branche sur la prise du véhicule (ISO ou quadlock selon le modèle) et de l’autre côté une prise ISO femelle qui accueille le connecteur de votre nouvel autoradio. Le branchement est plug and play : aucune soudure, aucune cosse à sertir.

Pour les modèles avec CAN-Bus (Golf 5 et suivantes, T5, Passat B6), l’adaptateur intègre un petit boîtier électronique qui convertit les signaux numériques du bus CAN en signaux analogiques compréhensibles par un autoradio standard. Ce boîtier gère notamment le signal d’allumage, la commande de l’éclairage du poste et parfois les commandes au volant. Si vous souhaitez conserver les commandes au volant, vérifiez que l’adaptateur est compatible (mention « steering wheel control » ou « SWC » sur l’emballage). C’est un investissement que je recommande systématiquement : entre 15 et 35 € de plus, pour un confort d’utilisation incomparable.

Concernant l’antenne, les VW récentes utilisent une prise FAKRA (connecteur rectangulaire de couleur, souvent bleu) alors que la majorité des autoradios aftermarket attendent une prise DIN ronde. Un adaptateur FAKRA vers DIN coûte entre 5 et 10 € et se branche en une seconde. N’oubliez pas cette pièce lors de votre commande, sinon vous aurez un autoradio muet en FM.

Erreurs fréquentes et dépannage du branchement

En 18 ans d’atelier, j’ai vu passer à peu près toutes les erreurs possibles sur un branchement autoradio. Voici les plus courantes et comment les résoudre.

L’autoradio ne s’allume pas

Première cause : le fusible est grillé. Vérifiez le fusible dédié à l’autoradio dans la boîte à fusibles (habitacle côté conducteur sur la plupart des VW, repéré par le symbole d’une note de musique ou l’inscription « Radio »). Il s’agit généralement d’un fusible de 10 ou 15 ampères. Deuxième cause : les fils rouge et jaune sont inversés et l’autoradio ne reçoit pas le +12 V après contact. Vérifiez avec un multimètre que le fil rouge donne 12 V uniquement contact mis, et que le jaune donne 12 V en permanence.

Le son ne sort que d’un côté

Un fil de haut-parleur est mal connecté ou en court-circuit avec la masse. Vérifiez chaque connexion fil par fil en vous référant au tableau de couleurs. Sur les VW, attention à la confusion classique vert/violet entre la norme ISO et le câblage VW.

L’autoradio s’allume mais pas de son

Si aucun haut-parleur ne fonctionne, le problème vient souvent d’une masse mal raccordée. Le fil marron (masse) doit être solidement connecté à un point de masse du châssis. Vérifiez aussi que le bloc B (haut-parleurs) est bien enfoncé dans le connecteur. Un clic insuffisant peut donner un faux contact.

La batterie se décharge rapidement

Les fils rouge et jaune sont probablement inversés. L’autoradio reste alimenté en permanence au lieu de se couper au contact. Inversez les deux fils et le problème sera résolu. Pour en savoir plus sur la prévention des décharges de batterie, je vous invite à lire mon article sur la batterie à plat et les solutions de dépannage.

Des parasites ou des grésillements dans le son

Ce problème est fréquent sur les installations aftermarket. La cause principale est une boucle de masse : le fil de masse de l’autoradio et celui de l’amplificateur (si présent) ne sont pas raccordés au même point. La solution consiste à ramener toutes les masses sur un point unique du châssis, idéalement une vis de fixation du tableau de bord. Un filtre antiparasite (entre 8 et 15 €) peut aussi résoudre le problème.

Outils et précautions de sécurité pour l’installation

Pour réaliser un branchement propre et sûr, voici la liste du matériel que je prépare systématiquement avant chaque intervention. Rien d’exotique, tout se trouve facilement en magasin auto ou en ligne, comme je l’explique dans mon guide sur où acheter des pièces détachées moins cher.

Outils indispensables :

• Clés d’extraction autoradio (spécifiques VW ou universelles)
• Multimètre digital pour vérifier les tensions et la continuité
• Pince à dénuder et pince à sertir
• Cosses isolées ou connecteurs à sertir (jamais de scotch d’électricien seul)
• Tournevis cruciforme et plat
• Adaptateur ISO spécifique au modèle VW
• Adaptateur d’antenne FAKRA vers DIN (si VW post-2002)
• Lampe frontale ou lampe de poche

Précautions de sécurité :

• Débrancher la borne négative de la batterie avant toute manipulation
• Attendre 15 minutes minimum après le débranchement (condensateurs des airbags)
• Ne jamais travailler sur le câblage avec des mains mouillées
• Protéger les connecteurs non utilisés avec du ruban isolant de qualité
• Ne jamais forcer un connecteur : s’il résiste, vérifiez le sens et la compatibilité

La réglementation française n’impose pas de contrainte particulière sur le remplacement d’un autoradio, à condition de ne pas modifier le circuit électrique principal du véhicule. Le Code de la route (article R316-3) exige simplement que les équipements électriques ne perturbent pas le fonctionnement des autres systèmes du véhicule. Par ailleurs, si votre véhicule est encore sous garantie, sachez que le remplacement de l’autoradio ne peut pas à lui seul justifier un refus de garantie, comme je l’explique dans mon article sur la garantie constructeur et l’entretien hors réseau.

Si vous n’êtes pas à l’aise avec l’électricité automobile, n’hésitez pas à confier l’installation à un professionnel. Un garage indépendant facture généralement entre 40 et 80 € la pose d’un autoradio, adaptateur compris. C’est un budget raisonnable pour éviter tout risque. Pour comparer les tarifs, mon article sur le comparatif garage indépendant ou concessionnaire vous donnera des repères utiles. Et si vous souhaitez lire et comparer des devis de garage, j’ai également un guide dédié.
