Boutons de climatisation voiture : fonctions et symboles

Après 18 ans passés à diagnostiquer des systèmes de climatisation en atelier, je constate que la majorité des automobilistes n’utilisent qu’une fraction des boutons présents sur leur console centrale. Pourtant, chaque bouton de climatisation voiture a une fonction précise qui, bien comprise, améliore considérablement le confort thermique et la consommation de carburant. Dans ce guide, je vous explique la signification de chaque symbole et comment les utiliser correctement au quotidien.

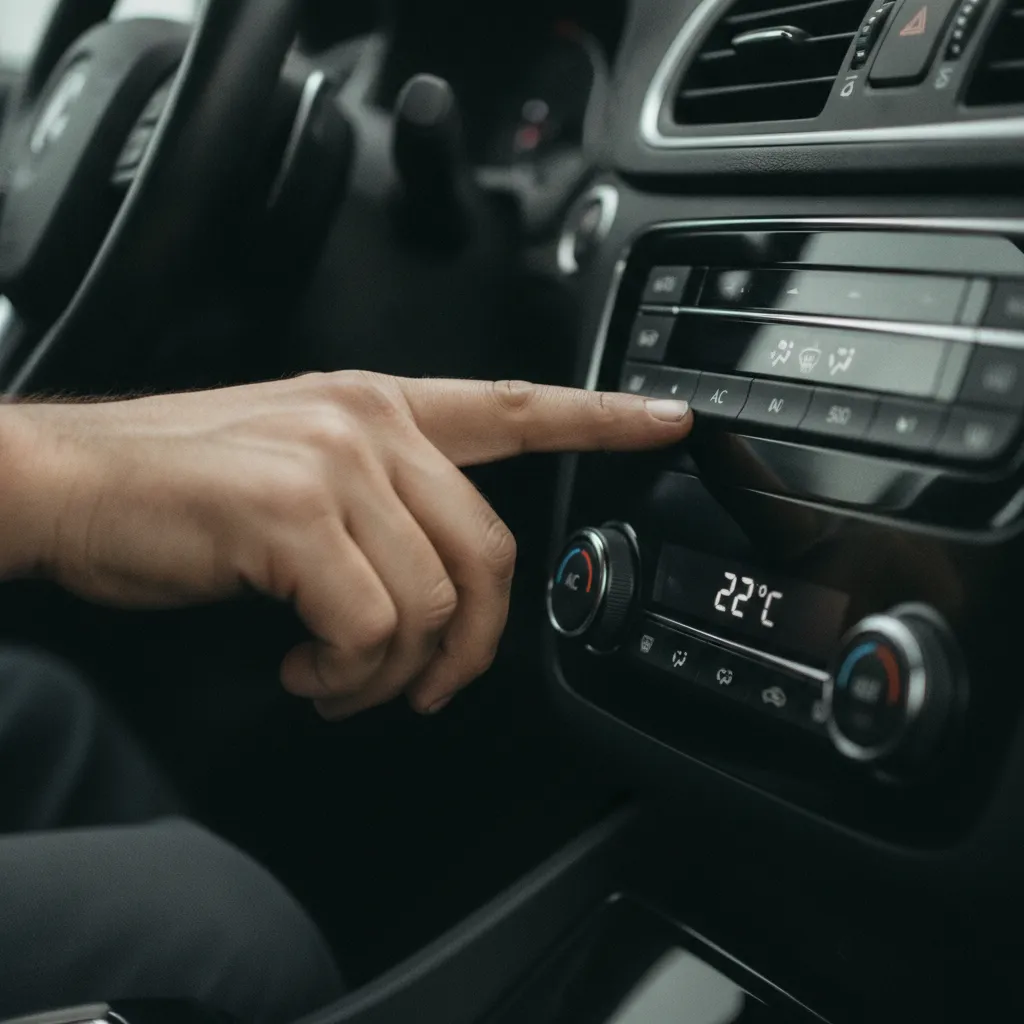

Le bouton A/C : rôle et fonctionnement du compresseur

Le bouton A/C est sans doute le plus important de votre système de climatisation. Lorsque vous l’activez, il enclenche le compresseur de climatisation, un élément mécanique entraîné par la courroie du moteur. Ce compresseur met en circulation le fluide frigorigène (généralement du R134a ou du R1234yf sur les modèles récents) dans le circuit fermé de la climatisation.

Contrairement à ce que beaucoup pensent, le bouton A/C ne se contente pas de souffler de l’air froid. Il active un véritable cycle thermodynamique : le fluide frigorigène est comprimé, se condense dans le condenseur situé à l’avant du véhicule, puis se détend dans l’évaporateur placé derrière la planche de bord. C’est cette détente qui produit le froid. Sans appuyer sur le bouton A/C, votre ventilateur ne fait que brasser l’air ambiant, même si vous tournez la molette de température au minimum.

Sur la plupart des véhicules, le bouton A/C s’accompagne d’un voyant lumineux (vert ou bleu) qui confirme l’activation du compresseur. Si ce voyant clignote ou ne s’allume pas, cela peut indiquer un problème électrique ou un manque de fluide frigorigène. En atelier, je vois régulièrement des conducteurs qui pensent que leur climatisation est en panne alors qu’ils n’ont simplement pas activé ce bouton. C’est le premier réflexe à avoir lorsque l’air soufflé reste tiède. Pour comprendre d’autres témoins lumineux sur votre véhicule, je vous recommande de consulter mon guide des voyants du tableau de bord Peugeot 2008 ou celui dédié à la Toyota Yaris.

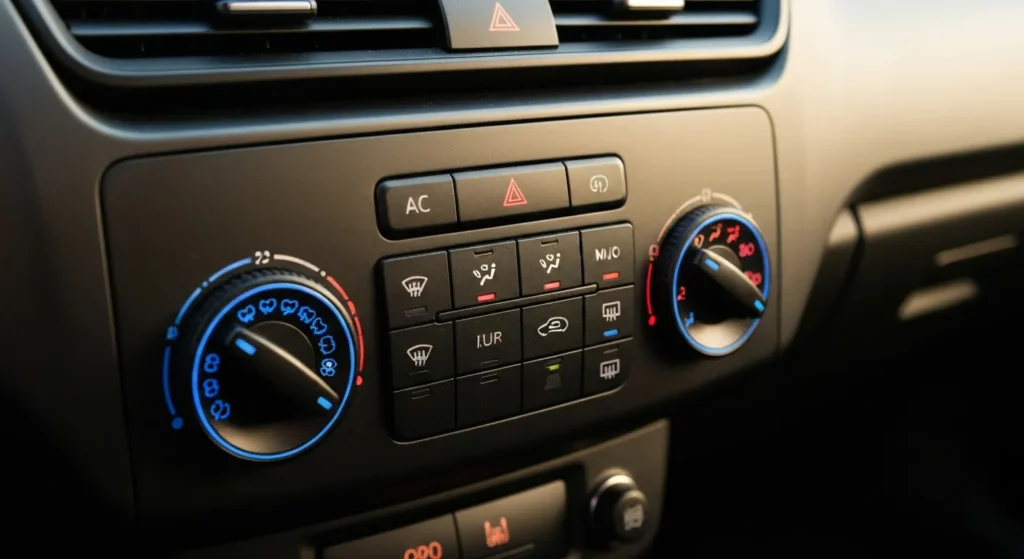

Tous les symboles de climatisation décryptés

Les constructeurs automobiles utilisent des pictogrammes normalisés pour identifier chaque fonction. Voici les principaux symboles de climatisation que vous retrouverez sur la quasi-totalité des véhicules.

Le symbole A/C (parfois entouré d’un cercle de neige) représente l’activation du compresseur. Le flocon de neige seul, présent sur certains modèles asiatiques, remplit exactement la même fonction. Ne le confondez pas avec le mode « MAX » de la climatisation, qui combine A/C activé, recyclage d’air enclenché et ventilation au maximum.

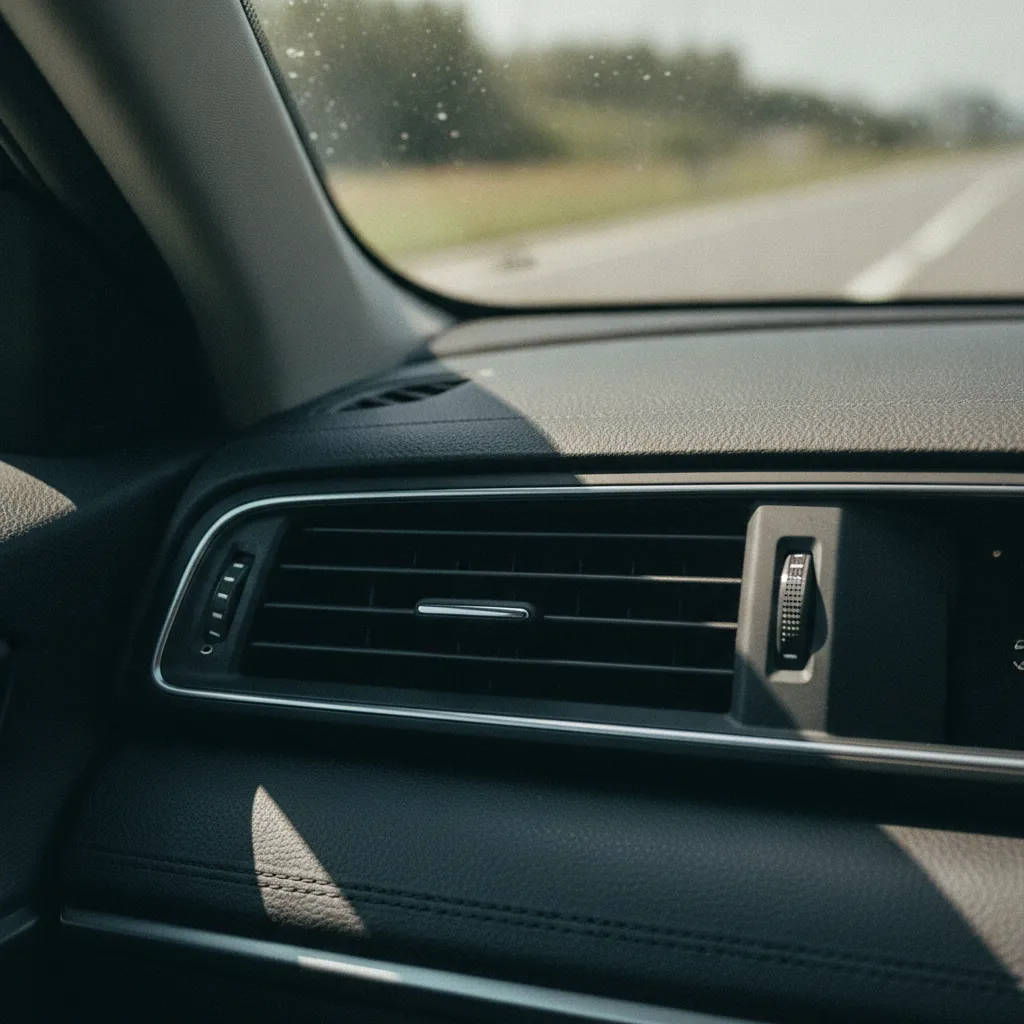

Les flèches directionnelles indiquent la répartition de l’air dans l’habitacle. Le symbole avec une flèche vers un buste dirige le flux vers le haut du corps (visage et torse). Celui avec une flèche vers des pieds oriente l’air vers le plancher. Le symbole combiné (buste et pieds) répartit l’air entre les deux zones. Ces réglages sont essentiels pour un confort optimal : en été, je conseille de diriger l’air vers le haut du corps ; en hiver, vers les pieds, car la chaleur monte naturellement.

Le symbole de la ventilation (un petit ventilateur ou des barres croissantes) permet de régler la vitesse du flux d’air. Plus le niveau est élevé, plus le débit est important, mais aussi plus le bruit augmente. Sur les climatisations manuelles, c’est souvent une molette rotative avec 4 à 6 positions. Sur un système automatique, la vitesse s’ajuste seule en fonction de l’écart entre la température demandée et la température mesurée dans l’habitacle.

Climatisation manuelle ou automatique : quelles différences ?

La distinction entre climatisation manuelle et automatique est fondamentale pour comprendre comment utiliser vos boutons. Sur une climatisation manuelle, vous devez régler vous-même trois paramètres : la température (molette bleue/rouge), la vitesse du ventilateur et la direction du flux d’air. Le bouton A/C active ou désactive le compresseur indépendamment de ces réglages.

La climatisation automatique simplifie tout grâce au bouton AUTO. Lorsque vous appuyez dessus et sélectionnez une température de consigne (par exemple 22 °C), le système gère automatiquement la vitesse du ventilateur, la direction du flux, l’activation du compresseur et même le recyclage de l’air. Un capteur de température intérieure, souvent situé sur la planche de bord, mesure en permanence la température ambiante et ajuste les paramètres en conséquence.

Sur les véhicules haut de gamme, la climatisation bi-zone ou tri-zone permet à chaque passager de choisir sa propre température. Le bouton SYNC (synchronisation) force alors les deux côtés à adopter la même température, celle du conducteur. C’est pratique lorsque vous êtes seul dans le véhicule pour éviter que le système ne travaille inutilement sur la zone passager.

En pratique, je recommande d’utiliser le mode AUTO autant que possible. Il optimise la consommation d’énergie du compresseur et maintient un confort constant. Selon l’ADEME (Agence de l’environnement et de la maîtrise de l’énergie), une climatisation bien réglée en mode automatique consomme 15 à 20 % de carburant en moins qu’une climatisation manuelle mal gérée.

Comment mettre la climatisation en mode froid

C’est l’une des questions que l’on me pose le plus souvent à l’atelier : comment mettre la climatisation en mode froid sur une voiture ? La procédure est simple, mais elle varie légèrement selon le type de système.

Sur une climatisation manuelle, suivez ces étapes dans l’ordre :

1. Appuyez sur le bouton A/C pour activer le compresseur (le voyant doit s’allumer).
2. Tournez la molette de température vers le bleu (zone froide), idéalement entre 18 et 22 °C.
3. Réglez la vitesse du ventilateur sur un niveau moyen (position 2 ou 3 sur 4).
4. Orientez le flux d’air vers le haut du corps (symbole du buste).
5. Activez le recyclage d’air pendant les 5 premières minutes pour accélérer le refroidissement, puis repassez en air extérieur.

Sur une climatisation automatique, la procédure est encore plus simple :

1. Appuyez sur le bouton AUTO.
2. Sélectionnez la température souhaitée (entre 20 et 22 °C pour un confort optimal).
3. Le système gère tout le reste automatiquement.

Une erreur courante consiste à régler la température au minimum (16 °C ou LO) en pensant que cela refroidira plus vite. En réalité, le compresseur fonctionne à pleine puissance dès que l’écart est supérieur à quelques degrés. Régler sur 16 °C ne fait qu’empêcher le système de se réguler et provoque une surconsommation inutile pouvant atteindre 0,5 litre aux 100 km selon les conditions. C’est un point que j’aborde souvent lorsque je parle d’entretien global du véhicule, tout comme dans mon article sur le coût d’une vidange voiture où la maîtrise des dépenses est essentielle.

Le bouton de recyclage d’air : l’allié méconnu

Le bouton de recyclage d’air est représenté par une flèche courbe à l’intérieur d’une voiture. C’est probablement le bouton de climatisation le plus sous-estimé par les automobilistes, et pourtant il joue un rôle crucial dans l’efficacité du système.

Lorsque vous activez le recyclage, le système cesse d’aspirer l’air extérieur et recircule uniquement l’air déjà présent dans l’habitacle. L’avantage est double : d’une part, cela accélère le refroidissement car le système travaille sur un air déjà partiellement refroidi ; d’autre part, cela empêche les polluants extérieurs, les gaz d’échappement et les odeurs de pénétrer dans l’habitacle. C’est particulièrement utile en ville, dans les tunnels ou derrière un véhicule diesel polluant.

Cependant, le recyclage a un inconvénient majeur : il favorise la formation de buée sur les vitres. L’humidité produite par la respiration des passagers s’accumule dans l’habitacle fermé et se condense sur les surfaces froides des vitres. C’est pourquoi je recommande de ne pas maintenir le recyclage activé en permanence. Utilisez-le pendant 5 à 10 minutes pour un refroidissement rapide ou pour traverser une zone polluée, puis repassez en mode air extérieur.

Le mode opposé, souvent représenté par une flèche venant de l’extérieur vers l’intérieur de la voiture, correspond à l’admission d’air frais. C’est le mode par défaut recommandé pour la conduite normale. Sur certains véhicules récents, un capteur de qualité d’air active automatiquement le recyclage lorsqu’il détecte des polluants. Ce système est particulièrement efficace et évite d’avoir à y penser soi-même.

Boutons de désembuage et de chauffage : ne pas confondre

Les boutons de désembuage sont souvent confondus avec les commandes de chauffage, et cette confusion peut poser des problèmes de sécurité. Le désembuage avant est représenté par un trapèze (la forme du pare-brise) avec des flèches verticales ondulées qui symbolisent l’air chaud dirigé vers la vitre. Le désembuage arrière montre un rectangle (la lunette arrière) avec des lignes horizontales représentant les fils chauffants intégrés dans le verre.

Le désembuage avant fonctionne en combinant trois actions simultanées : il active le compresseur A/C (pour déshumidifier l’air), il dirige le flux vers le pare-brise et il augmente la température. Cette combinaison est redoutablement efficace pour éliminer la buée en quelques secondes. Beaucoup de conducteurs ne savent pas que leur climatisation s’active automatiquement en mode désembuage, même en hiver.

Le désembuage arrière, quant à lui, active une résistance électrique intégrée dans la lunette arrière. Ces fils visibles sur la vitre chauffent le verre pour évaporer la condensation. Ce système se coupe généralement automatiquement après 10 à 15 minutes pour préserver la batterie. Si votre désembuage arrière ne fonctionne plus, il est possible qu’un fil chauffant soit coupé, une réparation relativement simple que je peux réaliser en atelier.

Quant aux symboles de chauffage, ils se présentent souvent sous forme d’une molette rotative graduée du bleu (froid) au rouge (chaud). Sur les climatisations automatiques, un afficheur digital indique la température en degrés. La signification du bouton de chauffage voiture est simple : plus vous tournez vers le rouge ou augmentez la valeur, plus le volet de mixage laisse passer l’air réchauffé par le radiateur de chauffage, un petit échangeur alimenté par le liquide de refroidissement du moteur. Pour maintenir ce système en bon état, un entretien régulier est indispensable, comme je l’explique dans mon guide sur comment faire la vidange de sa voiture.

Tableau récapitulatif de tous les symboles

Pour vous aider à identifier rapidement chaque bouton de climatisation voiture, voici un tableau récapitulatif des symboles les plus courants, leur signification et leur usage recommandé.

Entretien et pannes courantes des commandes de climatisation

Les boutons de climatisation peuvent présenter des dysfonctionnements avec le temps. Les pannes les plus fréquentes que je rencontre en atelier sont les suivantes.

Le bouton A/C qui ne répond plus est souvent lié à un problème électrique : un fusible grillé, un connecteur desserré ou un interrupteur usé. Le remplacement du bouton lui-même coûte généralement entre 30 et 80 € en pièce, auxquels s’ajoutent 30 à 60 minutes de main-d’œuvre. Dans certains cas, le problème vient du compresseur lui-même ou d’un manque de fluide frigorigène, ce qui empêche le bouton de s’activer par sécurité.

La molette de température bloquée ou dure signale un câble de commande grippé (sur les systèmes anciens à câble) ou un servomoteur de volet défaillant (sur les systèmes modernes). Le servomoteur est un petit moteur électrique qui actionne les volets de distribution d’air dans le bloc de ventilation. Son remplacement coûte entre 80 et 200 € selon le modèle.

L’éclairage des boutons défaillant est un problème esthétique mais aussi de sécurité, car il rend les commandes difficiles à identifier la nuit. Sur les systèmes à ampoules, le remplacement est simple. Sur les panneaux à LED intégrées, il faut parfois changer tout le module de commande. Selon les recommandations du site de la Sécurité routière, un conducteur doit pouvoir identifier rapidement les commandes de son véhicule pour ne pas être distrait.

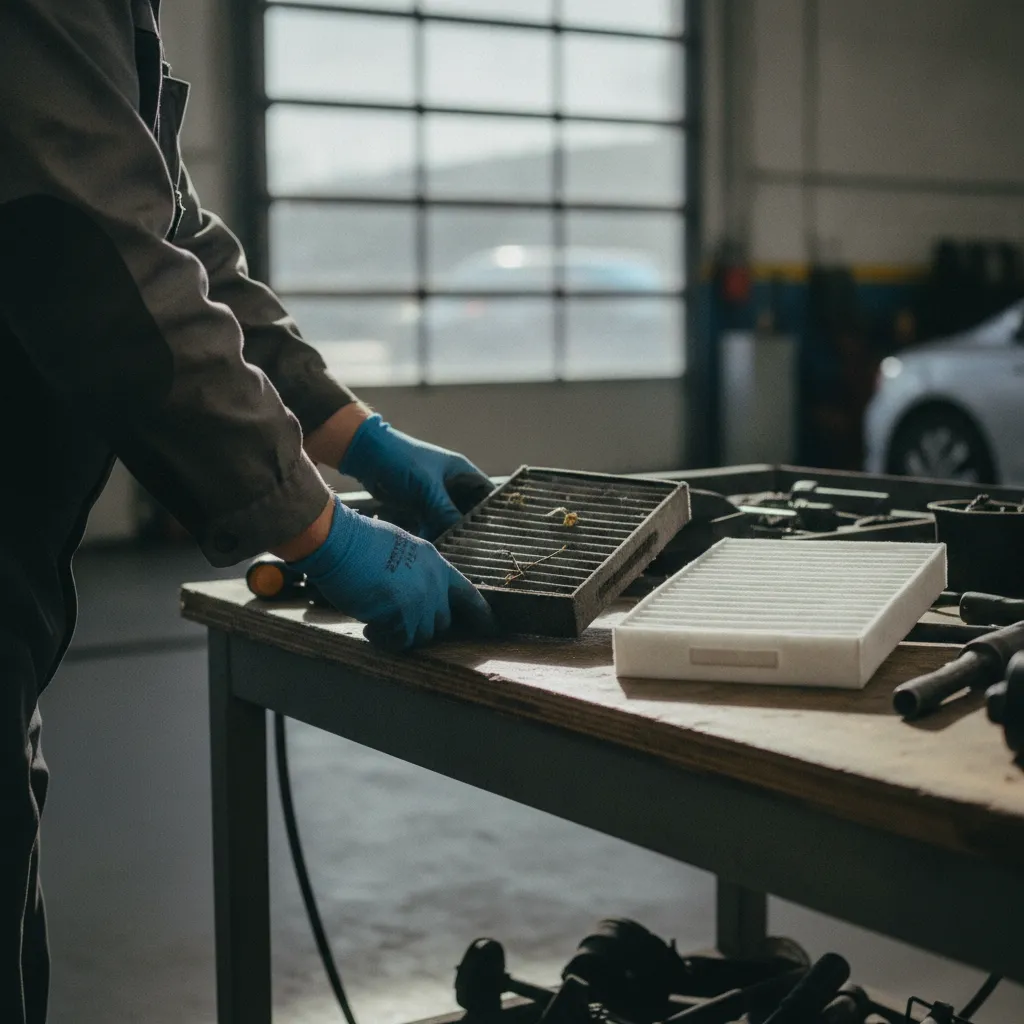

Pour l’entretien préventif, je recommande une recharge de fluide frigorigène tous les 2 ans ou 30 000 km. Cette opération coûte entre 60 et 120 € et permet de maintenir l’efficacité du système. Le filtre d’habitacle, qui purifie l’air soufflé par la ventilation, doit être remplacé chaque année ou tous les 15 000 km. Un filtre encrassé réduit le débit d’air et peut provoquer des mauvaises odeurs. Ce type d’entretien s’intègre parfaitement dans une révision voiture complète qui couvre l’ensemble des points de contrôle du véhicule.

Les erreurs fréquentes d’utilisation à éviter

Au fil des années, j’ai identifié plusieurs erreurs récurrentes que les automobilistes commettent avec leurs boutons de climatisation. Les corriger peut améliorer votre confort et réduire votre consommation.

Erreur n°1 : ne jamais utiliser la climatisation en hiver. Beaucoup de conducteurs pensent que la climatisation ne sert qu’en été. Or, le compresseur a besoin de fonctionner régulièrement pour lubrifier ses joints internes. Je recommande d’activer le bouton A/C au moins 10 minutes par semaine même en hiver, notamment pour le désembuage qui l’active de toute façon. Sans cela, les joints se dessèchent et le fluide frigorigène fuit, entraînant une réparation coûteuse au printemps.

Erreur n°2 : laisser le recyclage d’air activé en permanence. Comme expliqué plus haut, cela provoque une accumulation d’humidité et de CO2 dans l’habitacle. Sur de longs trajets, cela peut même provoquer de la somnolence à cause du manque d’oxygène frais. Alternez entre recyclage et air extérieur.

Erreur n°3 : ouvrir les fenêtres avec la climatisation activée. Cela annule l’effet de refroidissement et force le compresseur à travailler davantage. Au-dessus de 80 km/h, les fenêtres ouvertes créent en plus une résistance aérodynamique qui augmente la consommation autant, voire plus, que la climatisation elle-même.

Erreur n°4 : négliger les bruits inhabituels. Un claquement au démarrage du compresseur, un sifflement dans les conduits ou un bruit de ventilateur irrégulier sont des signes d’alerte. N’attendez pas que le système tombe complètement en panne. Comme pour les bruits de freins, un diagnostic précoce évite des réparations plus lourdes. Si vous entendez des bruits suspects, faites vérifier votre véhicule lors de votre prochaine révision voiture.

Erreur n°5 : ne pas éteindre la climatisation avant de couper le moteur. C’est une bonne habitude d’appuyer sur OFF ou de couper le bouton A/C quelques minutes avant d’arriver à destination. Cela permet à l’évaporateur de sécher partiellement et limite le développement de moisissures et bactéries responsables des mauvaises odeurs au redémarrage.
