Schéma climatisation voiture : tout comprendre du circuit

Après 18 ans passés à diagnostiquer des pannes de climatisation en atelier, je peux vous affirmer que la majorité des automobilistes ignorent ce qui se passe réellement derrière leur bouton de clim. Comprendre le schéma climatisation voiture vous permet non seulement d’identifier rapidement une défaillance, mais aussi d’éviter des réparations inutiles. Je vais vous détailler chaque élément du circuit, son rôle et les points de contrôle essentiels.

Principe de fonctionnement du circuit de climatisation

Le système de climatisation de voiture fonctionne exactement comme un réfrigérateur domestique, mais adapté aux contraintes de l’automobile. Le principe repose sur un cycle thermodynamique fermé qui exploite les changements d’état d’un fluide frigorigène pour transférer la chaleur de l’habitacle vers l’extérieur du véhicule.

Concrètement, le fluide frigorigène circule en boucle et passe alternativement de l’état gazeux à l’état liquide. Lorsqu’il s’évapore (passage de liquide à gaz), il absorbe la chaleur environnante, ce qui refroidit l’air de l’habitacle. Lorsqu’il se condense (passage de gaz à liquide), il restitue cette chaleur à l’extérieur. Ce principe physique, appelé cycle frigorifique par compression, est utilisé dans tous les véhicules depuis les années 1990.

Sur le schéma de fonctionnement de la climatisation automobile, on distingue toujours deux zones : le côté haute pression (entre le compresseur et le détendeur) où le fluide est chaud et comprimé, et le côté basse pression (entre le détendeur et le compresseur) où le fluide est froid et détendu. Cette distinction est fondamentale pour tout diagnostic, car les pressions mesurées sur chaque côté révèlent immédiatement l’état de santé du circuit.

Le fluide utilisé aujourd’hui est le R1234yf sur les véhicules récents (depuis 2017 pour la majorité des constructeurs), qui remplace le R134a jugé trop polluant. Selon la directive européenne 2006/40/CE, tous les nouveaux modèles doivent utiliser un fluide dont le potentiel de réchauffement global est inférieur à 150.

Les composants clés du schéma climatisation voiture

Quand je forme des apprentis, je leur présente toujours le circuit de climatisation sous forme de quatre éléments principaux reliés par des canalisations. Voici le détail de chaque composant que vous retrouverez sur tout schéma climatisation voiture :

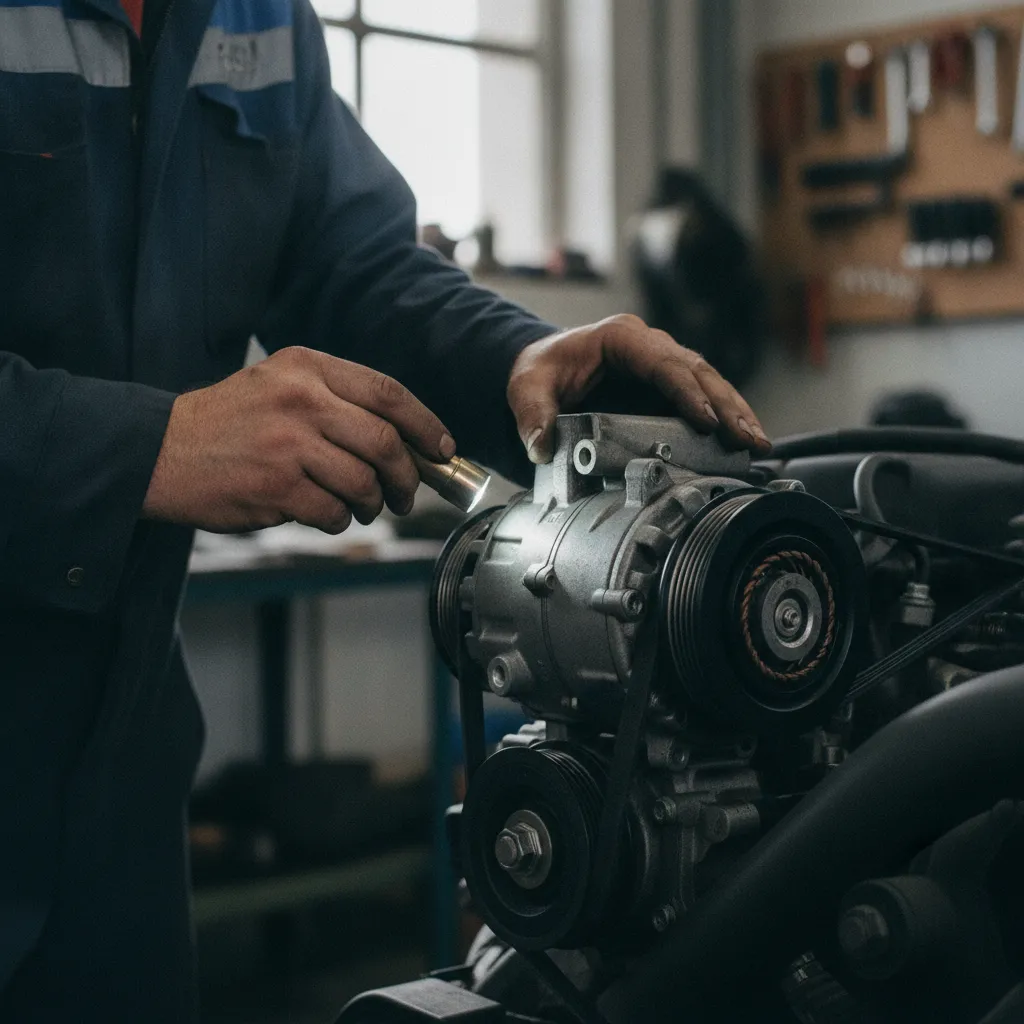

Le compresseur

C’est le cœur du système. Entraîné par la courroie d’accessoires via un embrayage électromagnétique (ou à plateau oscillant sur les modèles récents), il aspire le fluide gazeux basse pression et le comprime pour le transformer en gaz haute pression et haute température. Sa puissance varie entre 1 et 3 kW selon les modèles. Quand vous entendez un léger claquement à l’activation de la clim, c’est l’embrayage du compresseur qui s’enclenche.

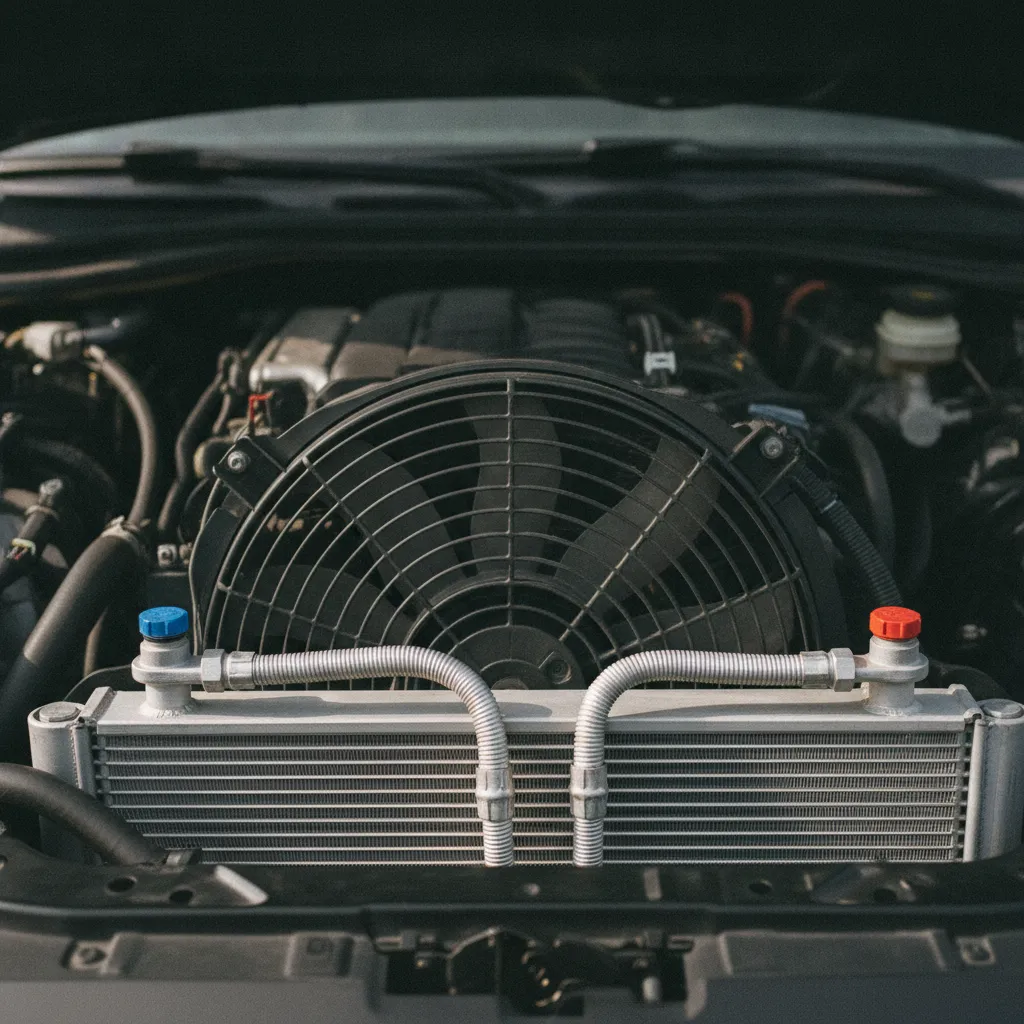

Le condenseur

Placé devant le radiateur moteur, il ressemble à un second radiateur. Le gaz chaud sous pression y circule et cède sa chaleur à l’air extérieur grâce au ventilateur de refroidissement. Le fluide passe de l’état gazeux à l’état liquide à ce niveau. Sa température en sortie descend autour de 50 à 60 °C en fonctionnement normal.

Le détendeur (ou valve d’expansion)

Ce petit composant provoque une chute brutale de pression du fluide liquide. En passant d’un orifice calibré, le fluide voit sa pression chuter de 15-25 bars à environ 2-3 bars. Cette détente provoque un refroidissement immédiat du fluide qui entre dans l’évaporateur sous forme de brouillard froid.

L’évaporateur

Situé dans le boîtier de chauffage derrière la planche de bord, c’est lui qui refroidit l’air de l’habitacle. Le fluide s’y évapore en absorbant la chaleur de l’air pulsé par le ventilateur d’habitacle. L’air ainsi refroidi (et déshumidifié) est envoyé dans le véhicule. La température de l’évaporateur est maintenue autour de 2 à 4 °C pour éviter le givrage.

En complément de ces quatre éléments principaux, le circuit comprend également un filtre déshydrateur (ou accumulateur côté basse pression selon les architectures) qui élimine l’humidité résiduelle et filtre les impuretés. Si vous souhaitez mieux comprendre les commandes côté habitacle, je vous recommande mon article sur les boutons de climatisation voiture et leurs fonctions.

Circuit haute pression et basse pression : le parcours du fluide

Pour lire correctement un schéma climatisation voiture PDF ou un schéma de fonctionnement, il faut suivre le fluide dans son parcours complet. Voici les étapes dans l’ordre :

1. Aspiration par le compresseur : le fluide frigorigène gazeux à basse pression (environ 2 bars, 5 °C) est aspiré depuis la sortie de l’évaporateur
2. Compression : le compresseur élève la pression à 15-25 bars et la température à 80-100 °C. Le fluide reste à l’état gazeux mais surchauffé
3. Condensation : dans le condenseur, le gaz cède sa chaleur à l’air extérieur et se liquéfie progressivement. En sortie, le fluide est liquide à environ 50 °C
4. Filtration et déshydratation : le filtre déshydrateur élimine toute trace d’humidité qui pourrait geler dans le détendeur
5. Détente : le détendeur réduit brutalement la pression. Le fluide passe en brouillard froid (mélange liquide/gaz) à environ -2 °C
6. Évaporation : dans l’évaporateur, le fluide absorbe la chaleur de l’air intérieur et s’évapore complètement. En sortie, il est gazeux à basse pression

Ce cycle se répète en continu tant que le compresseur est activé. Sur les véhicules modernes équipés d’une climatisation automatique, un calculateur régule le débit du compresseur pour maintenir la température de consigne. Les compresseurs à cylindrée variable ajustent leur débit sans couper l’embrayage, ce qui réduit les à-coups et la consommation de carburant.

Le système de climatisation de voiture comprend aussi des raccords rapides normalisés (différents entre R134a et R1234yf pour éviter les erreurs de remplissage), des flexibles haute pression renforcés et des joints toriques spécifiques résistants au fluide frigorigène.

Schéma électrique de commande de la climatisation

Au-delà du circuit frigorifique mécanique, le schéma électrique de la climatisation automobile constitue la partie intelligente du système. En atelier, c’est souvent là que se cachent les pannes les plus vicieuses. Voici les éléments électriques et électroniques qui pilotent le circuit :

• Pressostat (ou capteur de pression) : mesure la pression du fluide côté haute pression. Il coupe le compresseur si la pression est trop haute (risque d’éclatement) ou trop basse (manque de fluide, risque de destruction du compresseur par manque de lubrification)
• Sonde de température d’évaporateur : empêche le givrage en coupant le compresseur quand la température descend sous 2 °C
• Relais de compresseur : commande l’embrayage électromagnétique sur signal du calculateur
• Calculateur de climatisation : reçoit les informations des capteurs et gère le fonctionnement (température de consigne, vitesse ventilateur, distribution d’air)
• Motoventilateur de condenseur : piloté en vitesse variable pour optimiser le refroidissement du condenseur
• Servomoteurs de volets : orientent le flux d’air (désembuage, pieds, visage) selon les commandes du conducteur

Sur un schéma électrique climatisation automobile PDF typique, vous verrez que le calculateur moteur peut également couper le compresseur en cas de surchauffe moteur ou lors d’une accélération pied au plancher (pour préserver la puissance). Ce dialogue entre calculateurs passe par le réseau CAN du véhicule.

La consommation électrique du système (ventilateurs, servomoteurs, embrayage) impacte la charge de l’alternateur. Lors d’un diagnostic de charge batterie ou d’un entretien général, comme je l’explique dans mon guide sur le prix d’une révision voiture, il faut prendre en compte cette sollicitation supplémentaire.

Diagnostiquer une panne sur le circuit de climatisation

Avec l’expérience, j’ai développé une méthode de diagnostic en trois étapes que j’applique systématiquement. Que vous consultiez un document sur les pannes de climatisation automobile ou que vous interveniez vous-même, cette approche vous fera gagner du temps.

Étape 1 : contrôle visuel

Vérifiez l’état de la courroie d’accessoires, l’intégrité du condenseur (pas de fuites ni d’ailettes écrasées), et l’absence de traces d’huile sur les raccords (signe de fuite de fluide). Les fuites se concentrent souvent aux raccords, sur le joint d’arbre du compresseur et sur le condenseur exposé aux projections.

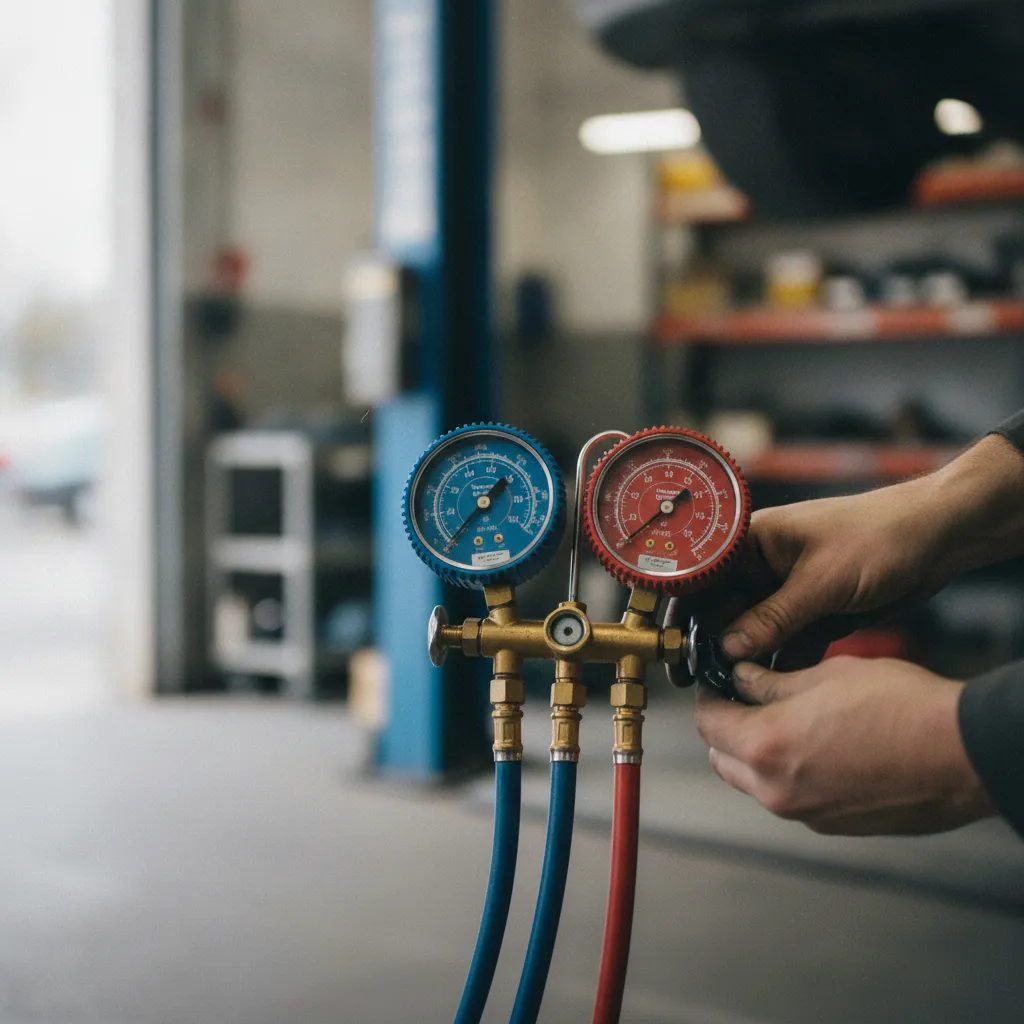

Étape 2 : contrôle des pressions

Avec un manifold (station de charge), relevez les pressions haute et basse moteur tournant, clim enclenchée, à régime stabilisé :

Étape 3 : contrôle électrique

Vérifiez l’alimentation de l’embrayage du compresseur, le signal du pressostat, et la sonde d’évaporateur avec un multimètre. En diagnostic valise, contrôlez les codes défaut liés au circuit de climatisation. Les défauts de communication CAN entre le calculateur moteur et le calculateur de climatisation sont fréquents sur les véhicules de plus de 10 ans.

Si vous entendez des bruits anormaux au niveau du compartiment moteur, il peut être utile de distinguer ce qui vient de la clim et ce qui relève d’autres organes. Mon article sur les bruits de freins vous aidera à affiner votre oreille mécanique.

Entretien et recharge : préserver le circuit

Un circuit de climatisation perd naturellement entre 10 et 15 % de fluide par an par micro-perméabilité des flexibles et des joints. C’est pourquoi une recharge est recommandée tous les 2 à 3 ans. Voici les opérations d’entretien que je conseille selon le kilométrage :

• Tous les ans : faire tourner la clim au moins 10 minutes par semaine, même en hiver (lubrifie les joints et le compresseur)
• Tous les 2 ans : vérifier les pressions et effectuer un complément de charge si nécessaire
• Tous les 3 à 4 ans : recharge complète avec vidange du circuit, remplacement du filtre déshydrateur et ajout de la quantité d’huile réfrigérante prescrite
• Tous les 5 ans : remplacement du filtre d’habitacle (idéalement à charbon actif) et contrôle antibactérien de l’évaporateur
• Au-delà de 150 000 km : inspection approfondie des flexibles, du joint d’arbre compresseur et du condenseur

Le coût d’une recharge simple varie entre 60 et 120 € en centre auto. Si le circuit nécessite une recherche de fuite (injection de traceur UV ou test à l’azote), comptez 80 à 150 € supplémentaires. Ces tarifs s’ajoutent au budget d’entretien global ; pour une vision complète, consultez mon article sur le coût d’une vidange voiture qui aborde la planification budgétaire de l’entretien.

L’ADEME et le ministère de la Transition écologique encadrent strictement la manipulation des fluides frigorigènes. Seuls les professionnels titulaires d’une attestation de capacité sont autorisés à intervenir sur le circuit. En tant que particulier, vous pouvez réaliser les contrôles visuels et le remplacement du filtre d’habitacle, mais la manipulation du fluide reste interdite sans certification.

Erreurs courantes lors de la réparation de la climatisation

En 18 ans de métier, j’ai vu passer de nombreux véhicules avec des interventions mal réalisées. Voici les erreurs que je rencontre le plus souvent et qui peuvent transformer une réparation simple en facture salée :

• Mélanger les fluides : charger du R134a dans un circuit R1234yf (ou inversement) endommage les joints et le compresseur. Les raccords sont différents, mais certains bricolent des adaptateurs
• Négliger le tirage au vide : avant toute recharge, le circuit doit être mis sous vide pendant au moins 30 minutes pour éliminer l’air et l’humidité. Un tirage insuffisant provoque de la corrosion interne et des bouchons de glace au détendeur
• Oublier l’huile réfrigérante : le compresseur est lubrifié par une huile spéciale (PAG ou POE) mélangée au fluide. Sans ajout lors d’une recharge complète, le compresseur s’use prématurément
• Surcharger le circuit : trop de fluide augmente les pressions, sollicite excessivement le compresseur et réduit les performances. La quantité exacte (à 20 g près) est indiquée sur l’étiquette sous le capot
• Ignorer la cause d’une fuite : recharger sans réparer la fuite revient à jeter de l’argent. Le fluide s’échappera de nouveau en quelques semaines

Pour les propriétaires de Peugeot 2008 ou de Toyota Yaris, certains voyants du tableau de bord peuvent s’allumer en lien avec un dysfonctionnement de la climatisation (voyant AC clignotant, voyant moteur si le compresseur bloque). Consultez mes guides dédiés pour identifier rapidement ces alertes.

Évolution des systèmes de climatisation automobile

Les systèmes de climatisation ont considérablement évolué ces dernières années. Voici les principales avancées que je constate en atelier :

Compresseurs électriques : sur les véhicules hybrides et électriques, le compresseur n’est plus entraîné par courroie mais par un moteur électrique intégré. Avantage : il fonctionne indépendamment du régime moteur et avec un rendement supérieur. Inconvénient : il utilise une tension de 200 à 400 V, ce qui impose des habilitations électriques spécifiques pour l’intervention.

Pompes à chaleur : de plus en plus de véhicules électriques utilisent le circuit de climatisation en mode inversé pour chauffer l’habitacle sans résistance électrique énergivore. Le COP (coefficient de performance) atteint 2 à 3, ce qui permet de gagner 20 à 30 % d’autonomie en hiver par rapport à un chauffage résistif.

Fluides de nouvelle génération : le R1234yf domine aujourd’hui, mais des recherches portent sur le CO2 (R744) comme fluide naturel. Certains constructeurs allemands l’ont testé avec des pressions de service dépassant 100 bars, ce qui nécessite des composants entièrement repensés.

Climatisation bi-zone et tri-zone : plusieurs évaporateurs ou volets indépendants permettent de régler des températures différentes selon les zones de l’habitacle. Le schéma du circuit s’en trouve complexifié avec des détendeurs multiples et des capteurs supplémentaires.

Ces évolutions rendent le diagnostic plus exigeant. Un entretien régulier, comme pour tout organe mécanique (je le rappelle dans mon guide sur la fréquence de révision voiture), reste la meilleure prévention contre les pannes coûteuses.
